شکل مخازن تحت فشار

مخازن تحت فشار (Pressure Vessels) به محفظه‌هایی اطلاق می‌شود که برای نگهداری مایعات یا گازها در فشاری غیر از فشار اتمسفر طراحی شده‌اند. این مخازن معمولاً به شکل استوانه‌ای یا کروی ساخته می‌شوند و برای ذخیره‌سازی سیالات در فشارهای بالا و پایین مورد استفاده قرار می‌گیرند.

مخازن تحت فشار در صنایع مختلف نقش حیاتی دارند و به عنوان یکی از اجزای کلیدی در فرآیندهای صنعتی شناخته می‌شوند. اهمیت این مخازن به دلیل توانایی آنها در نگهداری و مدیریت مایعات و گازها در فشارهای بالا و شرایط خاص است. در زیر به بررسی اهمیت مخازن تحت فشار در صنایع مختلف پرداخته می‌شود:

1. صنعت نفت و گاز

ذخیره‌سازی سیالات: مخازن تحت فشار برای ذخیره‌سازی گازهای طبیعی، نفت خام و دیگر سیالات مورد استفاده قرار می‌گیرند. این مخازن به حفظ کیفیت و ایمنی سیالات کمک می‌کنند.

فرآیندهای تولید: در فرآیندهای استخراج و پالایش، این مخازن برای نگهداری آب تزریقی و دیگر مایعات ضروری هستند.

2. صنایع شیمیایی

نگهداری مواد شیمیایی :  مخازن تحت فشار برای ذخیره‌سازی مواد شیمیایی خطرناک و خورنده طراحی شده‌اند. این مخازن به جلوگیری از نشت و آلودگی محیط زیست کمک می‌کنند.

راکتورها : سیاری از واکنش‌های شیمیایی تحت فشار انجام می‌شوند که نیاز به مخازن مخصوص دارند.

3. صنایع غذایی

محافظت از کیفیت: در این صنعت، مخازن تحت فشار برای نگهداری آب و دیگر مایعات مورد استفاده قرار می‌گیرند تا کیفیت محصولات غذایی حفظ شود.

فرآیندهای تولید: این مخازن برای شستشو و آماده‌سازی مواد اولیه نیز کاربرد دارند.

4. صنایع داروسازی

تولید داروها: مخازن تحت فشار برای نگهداری آب خالص و دیگر مواد اولیه در تولید داروها استفاده می‌شوند. این امر به حفظ شرایط بهداشتی و ایمنی کمک می‌کند.

5. صنایع الکترونیکی

سیستم‌های خنک‌کننده: در صنایع الکترونیکی، مخازن تحت فشار برای تأمین آب خنک‌کننده برای تجهیزات استفاده می‌شوند.

6. کاربردهای عمومی

سیستم‌های آب‌رسانی:  مخازن تحت فشار در سیستم‌های تأمین آب شهری و صنعتی به عنوان منبع ذخیره‌سازی عمل می‌کنند، که امکان تأمین آب با فشار مناسب را فراهم می‌آورد.

7. کاهش هزینه‌ها: استفاده از این مخازن منجر به افزایش بهره‌وری، صرفه‌جویی در زمان و هزینه‌های مربوط به تأمین آب می‌شود.

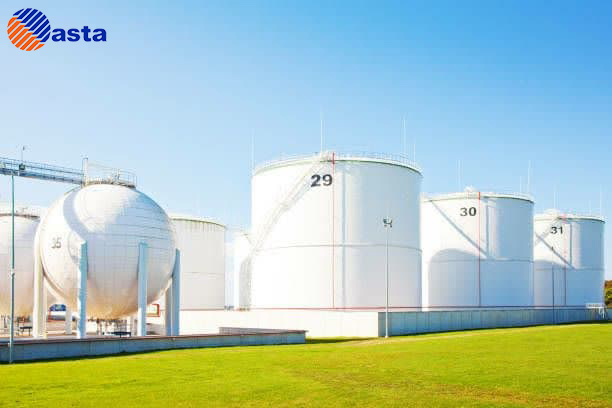

به طور کلی، مخازن تحت فشار به سه شکل اصلی تقسیم می‌شوند:

1. مخازن کروی (Spherical Pressure Vessels)

• ساختار: این نوع مخازن به شکل کره طراحی می‌شوند و به دلیل توزیع یکنواخت تنش ناشی از فشار سیالات، دارای استحکام بالایی هستند.
• هزینه تولید بالا: ساخت مخازن کروی پیچیده‌تر و گران‌تر از سایر اشکال است.
• کاربرد : برای ذخیره سیالات با فشار بسیار بالا و در مواردی که ایمنی اهمیت بالایی دارد، استفاده می‌شوند.
• مزایا: سطح کمتری در واحد حجم دارند و نرخ انتقال حرارت کمتری نسبت به سایر اشکال دارند.
• معایب: طراحی و ساخت آنها پیچیده و پرهزینه است.

2. مخازن استوانه‌ای (Cylindrical Pressure Vessels)

• ساختار:  این مخازن معمولاً به شکل استوانه با دو کلاهک در دو انتها ساخته می‌شوند. کلاهک‌ها می‌توانند به شکل نیمکره یا بشقابی باشند.
• ظرفیت بالا: برای حجم‌های بالا، مخازن استوانه‌ای انتخاب مناسبی هستند.
• کاربرد: در صنایع مختلفی مانند پتروشیمی، صنایع غذایی و دارویی، برای ذخیره انواع سیالات استفاده می‌شوند.
• مزایا : ساخت آنها نسبت به مخازن کروی آسان‌تر و ارزان‌تر است و قابلیت استفاده در دو نوع عمودی و افقی را دارند.
• معایب : استحکام آنها کمتر از مخازن کروی است.

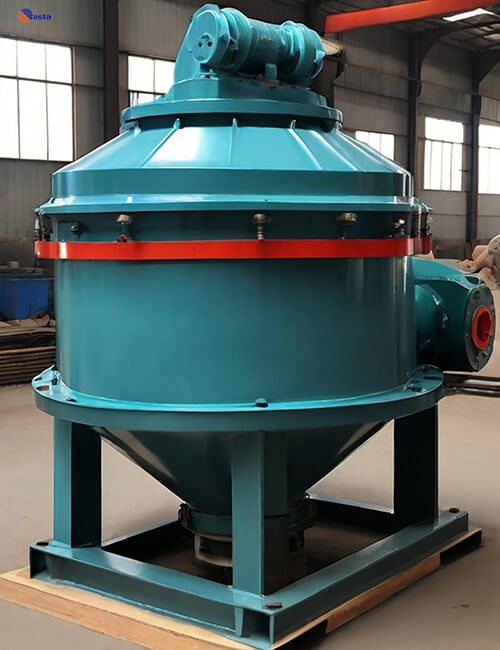

3. مخازن مخروطی (Conical Pressure Vessels)

• ساختار:  ترکیبی از استوانه و مخروط: این مخازن ترکیبی از بخش استوانه‌ای و مخروطی هستند. این نوع مخازن کمتر متداول هستند و بیشتر در موارد خاص مورد استفاده قرار می‌گیرند.
• کاربرد: برای ذخیره سیالات با ویسکوزیته بالا، جداسازی فازهای مختلف و انتقال سیالات استفاده می‌شوند.

مخازن تحت فشار با توجه به شکل هندسی خود دارای ویژگی‌ها و کاربردهای متفاوتی هستند. مخازن کروی به دلیل استحکام بالا برای نگهداری سیالات پرفشار ایده‌آل هستند، در حالی که مخازن استوانه‌ای به دلیل سهولت در ساخت و هزینه کمتر، کاربرد بیشتری دارند. طراحی و ساخت این مخازن تحت نظارت‌های مهندسی دقیق قرار دارد تا ایمنی آنها تضمین شود.

مخازن تحت فشارکروی و استوانه‌ای هر دو برای نگهداری مایعات و گازها در فشارهای غیر از فشار اتمسفر طراحی شده‌اند، اما تفاوت‌های قابل توجهی در ساختار، عملکرد و کاربردهای آنها وجود دارد.

1. شکل و طراحی

مخازن کروی: دارای شکل کره‌ای هستند که باعث توزیع یکنواخت فشار در تمام نقاط مخزن می‌شود. این ویژگی به آنها کمک می‌کند تا در برابر فشارهای بالا مقاوم‌تر باشند و خطر ترک خوردن یا شکستن کاهش یابد.

مخازن استوانه‌ای: به شکل استوانه‌ای با دو کلاهک در دو انتها طراحی می‌شوند. این نوع مخازن معمولاً از نظر ساختار ساده‌تر هستند، اما توزیع فشار ممکن است یکنواخت نباشد و برخی نقاط آسیب‌پذیرتر باشند.

2. استحکام و مقاومت

مخازن کروی: به دلیل شکل هندسی، مقاومت بیشتری در برابر فشار دارند و می‌توانند فشارهای بالاتری را تحمل کنند. این ویژگی آنها را برای ذخیره‌سازی گازهای طبیعی مایع و دیگر سیالات پرفشار ایده‌آل می‌سازد.

مخازن استوانه‌ای: اگرچه می‌توانند فشارهای بالا را نگهداری کنند، اما به طور کلی از نظر استحکام کمتر از مخازن کروی هستند.

3. فضای مورد نیاز

مخازن کروی: به دلیل طراحی خاص خود، فضای کمتری نسبت به مخازن استوانه‌ای با حجم مشابه نیاز دارند. این ویژگی می‌تواند در پروژه‌هایی با محدودیت فضایی مزیت محسوب شود.

مخازن استوانه‌ای : معمولاً حجم بیشتری را اشغال می‌کنند و برای ذخیره‌سازی مقادیر زیاد مایعات مناسب‌تر هستند، اما نیاز به فضای بیشتری دارند.

4. هزینه ساخت

مخازن کروی: هزینه ساخت آنها بیشتر از مخازن استوانه‌ای است، زیرا طراحی و تولید آنها پیچیده‌تر است.

مخازن استوانه‌ای: ساخت آنها ارزان‌تر و آسان‌تر است، بنابراین بیشتر در صنایع مختلف مورد استفاده قرار می‌گیرند.

5. نگهداری و تعمیرات

مخازن کروی: نیاز به تعمیر و نگهداری کمتری دارند، زیرا طراحی یکپارچه آنها باعث کاهش نقاط ضعف می‌شود.

مخازن استوانه‌ای: معمولاً تعمیرات آنها آسان‌تر است، اما ممکن است نقاط آسیب‌پذیر بیشتری داشته باشند که نیاز به توجه بیشتری دارد.

انتخاب بین مخزن کروی و مخزن استوانه‌ای بستگی به نیازهای خاص پروژه دارد. اگر نیاز به ذخیره‌سازی سیالات با فشار بالا وجود داشته باشد، مخزن کروی گزینه بهتری خواهد بود. اما اگر هزینه و سادگی ساخت اولویت داشته باشد، مخزن استوانه‌ای مناسب‌تر خواهد بود.

انتخاب شکل مناسب برای مخزن تحت فشار، به عوامل مختلفی مانند نوع سیال، فشار کاری، دمای کاری، محدودیت‌های فضایی و هزینه ساخت بستگی دارد. مهندسان طراح، با توجه به این عوامل و با استفاده از نرم‌افزارهای تحلیل تنش، بهترین شکل هندسی را برای مخزن انتخاب می‌کنند تا ایمنی و کارایی آن تضمین شود.

به طور خلاصه، شکل مخازن تحت فشار نقش بسیار مهمی در عملکرد، ایمنی و طول عمر آنها دارد.

• فشار کاری: برای فشارهای بالا، مخازن کروی مناسب‌تر هستند.
• حجم: برای حجم‌های بالا، مخازن استوانه‌ای انتخاب بهتری هستند.
• نوع سیال: برای سیالات با ویسکوزیته بالا، مخازن مخروطی مناسب‌تر هستند.
• شرایط محیطی: عوامل محیطی مانند دما، خوردگی و لرزش، بر انتخاب شکل مخزن تأثیر می‌گذارند.
• هزینه: هزینه تولید، حمل و نقل و نصب، از عوامل مهم در انتخاب شکل مخزن هستند.

تحلیل تنش در مخازن تحت فشار به معنای ارزیابی تنش‌های وارده بر دیواره‌های مخزن است. این تنش‌ها معمولاً به دلیل فشار سیال درون مخزن، وزن سازه و محتویات آن ایجاد می‌شوند. اگر این تنش‌ها به درستی محاسبه نشوند، ممکن است منجر به خسارات جدی مانند ترکیدگی یا از کار افتادگی مخزن شوند.

تنش‌ها به طور کلی به سه دسته تقسیم می‌شوند:

1. تنش‌های اولیه (Primary Stress): این تنش‌ها ناشی از نیروهای داخلی (مانند فشار) و نیروهای خارجی (مانند وزن سازه) هستند. این دسته شامل:

• تنش‌های عمومی غشایی: تنش‌هایی که دور از محل‌های بریدگی و ناپیوستگی وجود دارند.
• تنش‌های محلی غشایی: یتنش‌هایی که در نزدیکی محل‌های بریدگی و اتصالات وجود دارند.
• تنش‌های خمشی: ناشی از ممان خمشی که معمولاً در مخازن افقی طویل دیده می‌شود.

2. تنش‌های ثانویه (Secondary Stress): این تنش‌ها معمولاً در نقاط جوش یا ناپیوستگی ایجاد می‌شوند و می‌توانند تحلیل را پیچیده‌تر کنند.
3. تنش‌های قله (Peak Stress): این نوع تنش‌ها در نقاط خاصی که دارای بریدگی یا تغییر ناگهانی ضخامت هستند، بروز می‌کنند و خطر ترک یا شکست را افزایش می‌دهند.

1. محاسبه ضخامت جداره

ضخامت جداره مخزن باید بر اساس تحلیل دقیق تنش‌ها تعیین شود. اگر ضخامت کمتر از مقدار مورد نیاز باشد، خطر شکست وجود دارد، و اگر بیشتر باشد، هزینه تولید افزایش می‌یابد.

2. انتخاب مواد مناسب

انتخاب مواد با کیفیت بالا برای ساخت مخزن ضروری است تا بتواند فشارهای وارده را تحمل کند.

3. رعایت استانداردها

در طراحی و ساخت مخازن باید به استانداردهای بین‌المللی مانند API 650 توجه شود تا ایمنی و کارایی مخزن تضمین شود.

نکات مهم

• استفاده از ضریب اطمینان بالای ۲ برای طراحی پوسته خارجی.
• اطمینان از کیفیت مواد اولیه.
• دقت در جوشکاری و نصب اجزاء مختلف مخزن.

تحلیل تنش و طراحی مناسب در مخازن تحت فشار نه تنها به افزایش ایمنی کمک می‌کند بلکه هزینه‌های غیرضروری را نیز کاهش می‌دهد.

فرآیند طراحی و ساخت مخازن تحت فشار شامل چند مرحله کلیدی است که به دقت و با رعایت استانداردهای ایمنی انجام می‌شود. این مراحل به شرح زیر است:

1.  طراحی

• شکل و ابعاد مخزن

شکل مخزن: مخازن تحت فشار عمدتاً به شکل‌های استوانه‌ای یا کروی ساخته می‌شوند. مخازن استوانه‌ای، که رایج‌ترین نوع هستند، به صورت عمودی یا افقی طراحی می‌شوند. در مواردی که فشار بسیار بالا است، طراحی کروی مناسب‌تر است.

• ضخامت دیواره:

مخازن بر اساس ضخامت دیواره به دو دسته نازک و ضخیم تقسیم می‌شوند. نسبت ضخامت پوسته به قطر در مخازن نازک کمتر از ۱۰ درصد و در مخازن ضخیم بیشتر از ۱۰ درصد است.

• محاسبات فشار و دما
• فشار طراحی: این مقدار باید حدود ۱۰ درصد بیشتر از فشار داخلی مورد انتظار باشد تا ایمنی مخزن تضمین شود.
• دمای طراحی: دما نیز باید با توجه به نوع سیال و شرایط عملیاتی تعیین شود، زیرا بر روی خواص مواد تأثیر می‌گذارد.

2. انتخاب مواد اولیه

انتخاب مواد مناسب برای ساخت مخازن تحت فشار بسیار حیاتی است. این مواد باید دارای خواص زیر باشند:

• مقاومت بالا در برابر فشار و دما
• مقاومت در برابر خوردگی و اکسیداسیون
• قیمت مناسب

مخازن معمولاً از فولادهای کم کربن یا کامپوزیت‌هایی مانند فیبر کربن ساخته می‌شوند که سبک‌تر و مقاوم‌تر هستند.

3. روش ساخت

• جوشکاری

این روش رایج‌ترین روش ساخت مخازن تحت فشار است و شامل انواع مختلف جوشکاری مانند MIG، TIG، جوشکاری زیر پودری و جوش الکترود دستی می‌شود. در این روش، بدنه اصلی مخزن رول شده و سپس کلاهک آن جوش داده می‌شود.

• فورجینگ

در برخی موارد، برای مخازنی که جوش طولی ندارند، از روش فورجینگ استفاده می‌شود. در این روش، دو ورق فلزی با حرارت بالا به هم متصل می‌شوند.

4. تست و ارزیابی

پس از اتمام ساخت، مخزن باید تحت آزمایش‌های ایمنی قرار گیرد. تست‌های غیرمخرب مانند بازرسی چشمی، رادیوگرافی و تست اولتراسونیک برای شناسایی نواقص انجام می‌شود.

5. نصب و راه‌اندازی

در نهایت، پس از تأیید کیفیت و ایمنی، مخزن نصب شده و آماده بهره‌برداری می‌شود. این مراحل به طور کلی تضمین‌کننده ایمنی و کارایی مخازن تحت فشار در صنایع مختلف هستند.

• انواع فولادها (کربن استیل، آلیاژی، ضد زنگ)
• آلومینیوم
• سایر مواد (در صورت وجود)
• انتخاب مواد با توجه به شرایط کاری

جمع بندی :

شکل مخازن تحت فشار، عاملی کلیدی در تعیین عملکرد، ایمنی و هزینه ساخت این تجهیزات است. انتخاب شکل مناسب برای مخزن، به عواملی چون نوع سیال، فشار و دمای کاری، محدودیت‌های فضایی و هزینه ساخت بستگی دارد.

مخازن کروی به دلیل توزیع یکنواخت تنش‌ها، مقاومت بالا و حجم بهینه، بهترین گزینه برای کاربردهایی هستند که نیاز به مقاومت بسیار بالا در برابر فشار داخلی دارند. با این حال، ساخت این نوع مخازن پیچیده و هزینه بر است.

مخازن استوانه‌ای به دلیل ساخت ساده‌تر و انعطاف‌پذیری بیشتر در طراحی، متداول‌ترین نوع مخازن هستند. اما به دلیل توزیع نامنواخت تنش‌ها، نیاز به تقویت درزها و توجه بیشتر به طراحی دارند.
